国产在线果冻传媒在线观看_国产欧美日韩综合精品二区剧情_免费午夜网站在线观看十八禁_网友分享国产精品va无码免费心得_欧美激情综合色综合啪啪五月_十八禁免费视频无码网站_成人国产亚洲一区二区麻豆_手机看片1024无码第一页_国产一级欧美在线_日韩三区在线观看

你的位置:首頁 > 技術(shù)文章 > 掃描電鏡在陶瓷納米粉體中的應(yīng)用

技術(shù)文章

掃描電鏡在陶瓷納米粉體中的應(yīng)用

技術(shù)文章

納米材料是指三維尺寸中至少有一維尺寸為 1-100 nm的材料,包含了顆粒、纖維、薄膜等形態(tài)。納米材料顯示出常規(guī)材料所不具備的特殊性質(zhì),在使用時(shí)可取得超常的效果。


納米粉體通常以顆粒的形式存在,可分為金屬、高分子和陶瓷納米粉體。陶瓷納米粉體在塑料、橡膠、涂料、造紙、藥物、油墨、磨料、傳統(tǒng)建筑陶瓷和高性能陶瓷等領(lǐng)域有著極為廣泛的應(yīng)用。例如,納米Al2O3、SiO2加入到普通橡膠中可以提高橡膠的彈性、耐磨性和介電特性,添加到塑料中可提高塑料的強(qiáng)度、韌性、致密性和防水性;納米CaCO3、ZnO可改善聚氨酯涂料的硬度和機(jī)械性能。納米Al2O3、ZrO2 粉末燒結(jié)成的各種高性能陶瓷可降低燒成溫度、減少能耗,且力學(xué)及熱學(xué)性能都得到極大改善。




01
為什么需要掃描電子顯微鏡?



納米粉體在上述應(yīng)用領(lǐng)域發(fā)揮重要作用,在很大程度上依賴于其形貌、粒徑( 或孔徑) 及其分布,因此,對(duì)納米粉體進(jìn)行準(zhǔn)確表征十分關(guān)鍵。在常用的測(cè)試方法中,激光粒度儀的反演算法有時(shí)難以讓人滿意; BET氮吸附法缺乏顯微形貌信息; 因?yàn)榧{米顆粒不容易分散,透射電鏡獲取的又是二維投影圖像,觀察時(shí)需盡量避開堆疊區(qū)域,導(dǎo)致視場(chǎng)狹小并缺乏統(tǒng)計(jì)性,所以在形貌和尺寸分布的判斷上仍需謹(jǐn)慎。而掃描電子顯微鏡(SEM)能夠彌補(bǔ)以上方法的不足。

圖片

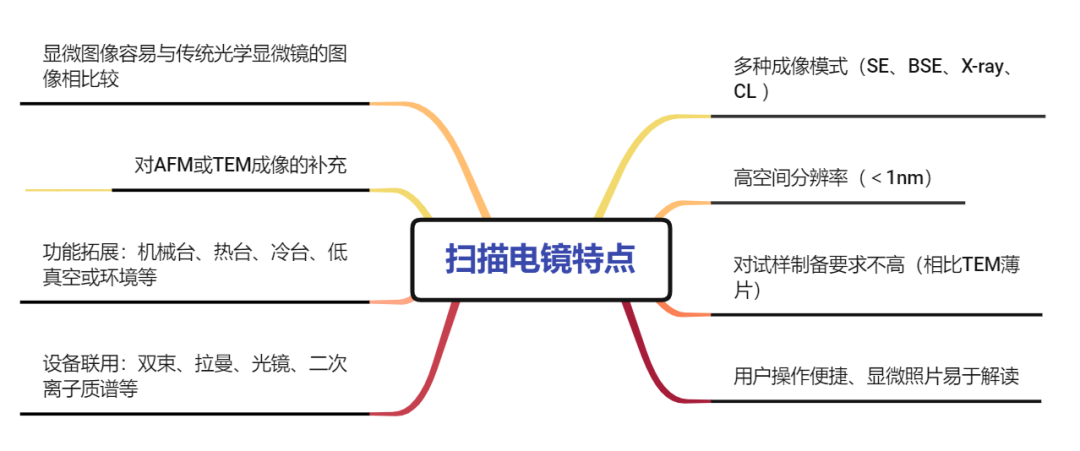

1 SEM的技術(shù)特點(diǎn)總結(jié)



02
SEM拍攝陶瓷納米粉體面臨的問題



SEM發(fā)明于1937年,并于1965年被廣泛使用。隨后推出的場(chǎng)發(fā)射掃描電鏡兼顧了高分辨、大視野和高景深的特點(diǎn),在陶瓷納米粉體的表征上有重要的應(yīng)用價(jià)值。但是,通常電鏡的加速電壓≥5 kV,入射電子束會(huì)在絕緣樣品表面產(chǎn)生過多的電子或空穴,形成不穩(wěn)定電場(chǎng),在顯微圖像上顯示為明暗相間的條紋或畸曲的圖像,通常被稱為荷電效應(yīng)或充電效應(yīng)。

荷電效應(yīng)不僅降低圖像分辨率,而且嚴(yán)重影響了對(duì)樣品的形貌、成分和結(jié)構(gòu)信息的獲取。荷電效應(yīng)會(huì)導(dǎo)致納米粉體的圖像出現(xiàn)畸變,為減輕荷電效應(yīng)而采取的鍍膜方法也難免會(huì)遮蓋粉體本身的形貌。

圖片

?圖在常規(guī)電壓下,荷電效應(yīng)會(huì)觀察陶瓷納米粉體的觀察



圖片

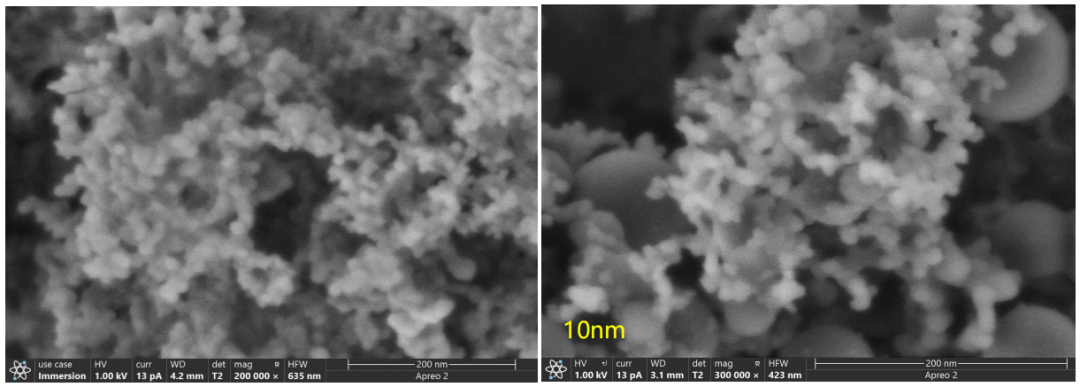

圖3 鍍 Pt 膜對(duì)納米陶瓷粉體顯微形貌的影響,鍍膜(左圖)不鍍膜(右圖)


03

如何拍攝陶瓷納米粉體?-Apreo2的成像策略











鍍膜對(duì)納米粉體的高分辨觀察帶來了極大的干擾。制備透射樣品,并使用掃描電鏡中的 STEM 探測(cè)器,使用較高的加速電壓使電子束透過樣品從而減少荷電,但透射樣品制備困難,而且掃描電鏡中較少配置 STEM 探測(cè)器,該方法也會(huì)犧牲顆粒表面的細(xì)節(jié)信息,并非常規(guī)方法。對(duì)于堆積較多的納米陶瓷粉體成像,真正能有效解決荷電效應(yīng)的方法是低加速電壓成像。
在理想情況下,找到平衡電壓E2,此時(shí)入射電子束引起的靜電勢(shì) V 幾乎不存在,但是對(duì)于陶瓷納米粉體,單純通過尋找 E2并非最佳方法,因?yàn)楹芏鄻悠坊旌狭硕嘞嗪透鞣N形貌因素,E2數(shù)值的測(cè)量較繁瑣,也很難根據(jù)理論計(jì)算復(fù)雜樣品的 E2數(shù)值。
為了克服低電壓對(duì)高分辨成像的阻礙,需要在使用低加速電壓技術(shù)的同時(shí)結(jié)合其他策略,比如減小電流、縮短采集時(shí)間、選擇合適探測(cè)器等,同時(shí)又不能過于犧牲圖像的信噪比,但是這些都對(duì)設(shè)備提出了更高要求,高分辨掃描電鏡應(yīng)盡可能在低電壓性能上進(jìn)行優(yōu)化。
圖片

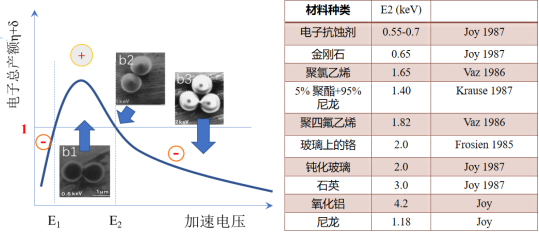

圖4 低加速電壓下的電荷平衡點(diǎn)示意圖及部分材料的E2平衡點(diǎn)數(shù)值



而掃描電鏡Apreo2在低加速電壓上做的性能優(yōu)化,非常適合陶瓷納米粉體的拍攝。以下是Apreo2鏡筒的設(shè)計(jì)示意圖及鏡筒內(nèi)信號(hào)示意圖。


圖片

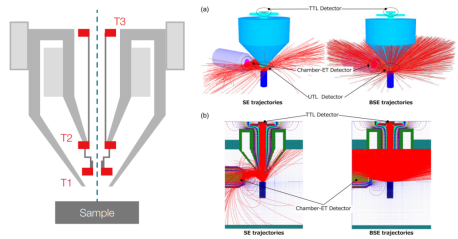

圖5 Apreo2鏡筒設(shè)計(jì)示意圖及鏡筒內(nèi)信號(hào)示意圖



Apreo2設(shè)計(jì)了三位探測(cè)器(T1/T2/T3),充分利用了鏡筒內(nèi)的豐富信號(hào)。T1探測(cè)器靠近極靴的位置,可以對(duì)非導(dǎo)電、易電子束損傷有機(jī)樣品的進(jìn)行高分辨BSE成像,即使在<3PA的束流,也能夠保持高信噪比。T2探測(cè)器可以不鍍金對(duì)非導(dǎo)電樣品的高分辨成像、而且可以在大工作距離下保持(WD=10mm)高分辨成像,WD=10mm的工作距離可以兼顧能譜的分析。T3主要針對(duì)導(dǎo)電樣品的高分辨成像,以及平整樣品的電位襯度成像。



以下是Apero2拍攝陶瓷納米粉體的案例。

圖片

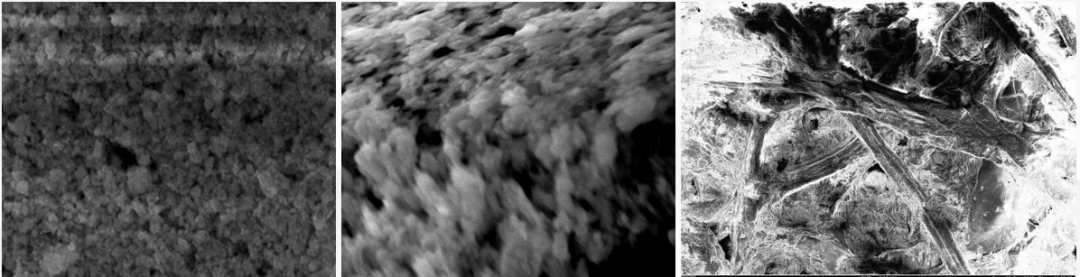

圖6 納米氧化鋁粉

納米級(jí)Al2O3粉末具有超塑性,可以制備低溫塑性氧化鋁陶瓷;也可滿足多層電容器的電子陶瓷元件的厚度要求小于10μm;也可作為極薄的透明涂料,噴涂在諸如玻璃、塑料、金屬、漆器、大理石上;也可以分散在金屬中,提高鋁的強(qiáng)度。

圖片

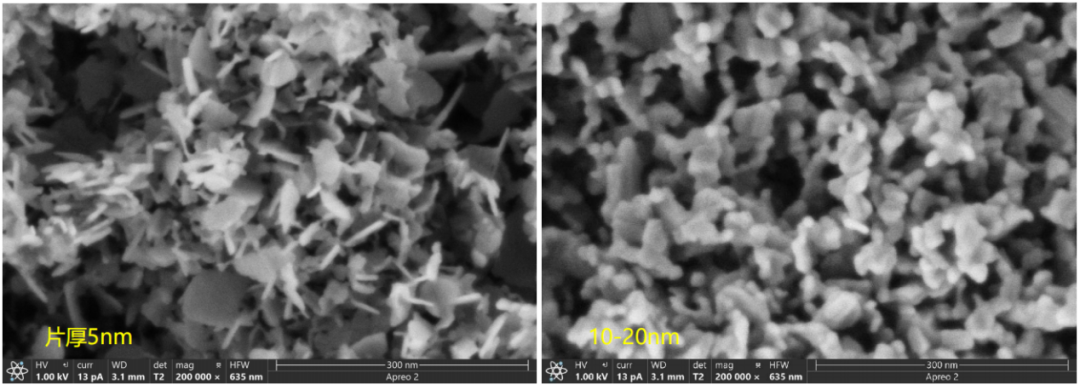

圖7 二氧化硅氣凝膠

1931年Kister通過水解水玻璃的方法首次制備出氣凝膠.納米量級(jí)顆粒相互聚合形成的連續(xù)三維網(wǎng)絡(luò)結(jié)構(gòu),多孔非晶態(tài)。二氧化硅氣凝膠復(fù)合材料可用在隔熱保溫材料、催化劑及載體、聲阻抗耦合材料等領(lǐng)域。

圖片

圖8 陶瓷納米粉體

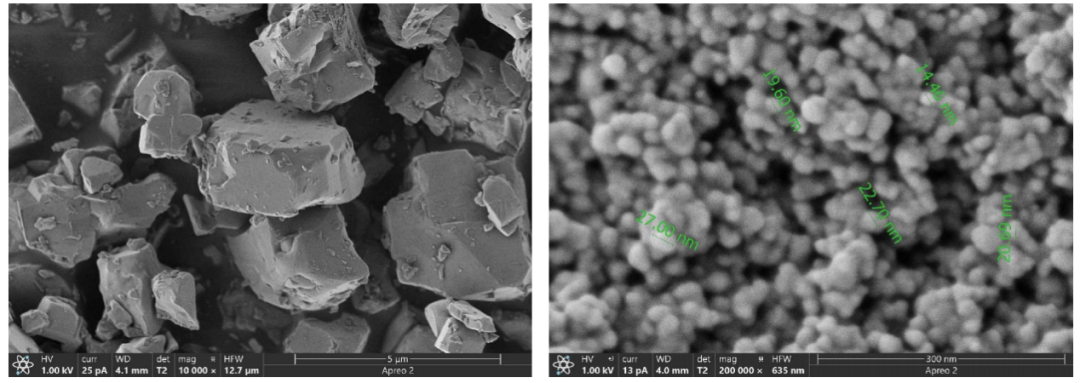

研磨前(左圖)和研磨后(右圖)對(duì)比,研磨后的顆粒為20nm左右,可以對(duì)砂磨機(jī)的研磨效果進(jìn)行評(píng)估。

圖片

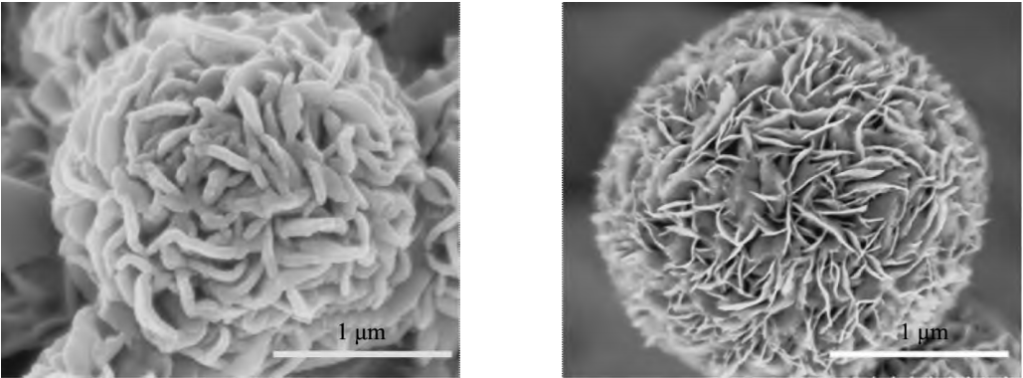

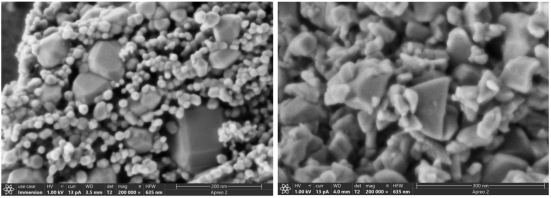

圖9 水滑石基復(fù)合氧化物陶瓷納米粉體催化劑(左圖)及納米金剛石顆粒(右圖)






為什么說Apreo2的T1和T2探測(cè)器能夠輕松實(shí)現(xiàn)陶瓷納米粉體的高分辨觀察?

要回答這個(gè)問題前,我們要討論電荷效應(yīng)產(chǎn)生的原因及尋找E2平衡點(diǎn)的便捷性。首先,在常規(guī)的實(shí)際電鏡操作中,為消除荷電效應(yīng),需要極大的耐心尋找 E2 值來維持電荷平衡,且不同電壓來回切換需要重新合軸和消像散,導(dǎo)致測(cè)試效率不高,因此,單純通過尋找平衡電壓來消除荷電效應(yīng)的方法存在諸多限制。第二,電荷特別容易集中在正光軸的位置,如果鏡筒內(nèi)的探測(cè)器施加偏壓,就特別容易把電荷信號(hào)一并收集過來。

圖片

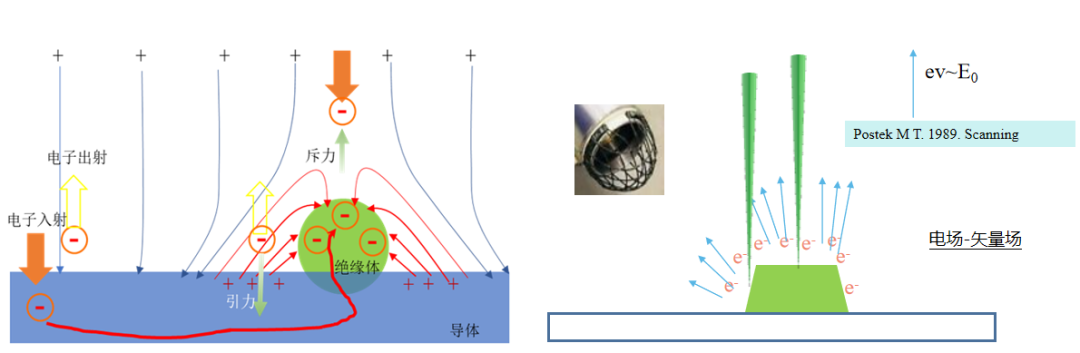

圖10 電荷效應(yīng)產(chǎn)生示意圖及電荷信號(hào)發(fā)射方向示意圖(沿正光軸位置最強(qiáng))



而T2探測(cè)器位置設(shè)計(jì),無偏壓吸引電子信號(hào)(包括荷電效應(yīng)的電子信號(hào)),可以最大程度的避開了沿中軸方向的荷電信號(hào),同時(shí)保持了較高的信噪比。這樣,就把過去需要尋找的E2平衡點(diǎn),拓寬成一個(gè)平衡范圍,操作上就非常輕松。這也是T2探測(cè)器能輕松拍攝陶瓷納米粉體的原因之一。

掃描電鏡低電壓技術(shù)的概念雖然早在 1960 年就被提出,但是在2000年后才開始大規(guī)模應(yīng)用。說明低電壓技術(shù)本身存在很多限制因素。低電壓時(shí)入射電子束能量較低,帶來信號(hào)產(chǎn)生區(qū)小、更能反映表面信息等一系列優(yōu)點(diǎn),但是也受制于電子光學(xué),比如更明顯的衍射效應(yīng)和較大的色差。

在考慮空間分辨率時(shí),較小的信號(hào)產(chǎn)生區(qū)會(huì)有益于分辨率的提高,而電子光學(xué)對(duì)束斑的限制則阻礙了分辨率的提高。通過減小工作距離可以減小物鏡的色差和球差系數(shù),仍能獲得較高分辨率的圖像,但是該措施存在極限和限制。如果在整個(gè)光路上,電子束持續(xù)保持在恒定的低能量,衍射差和色差帶來束斑的擴(kuò)展還是無可避免地妨礙分辨率的提升,所以,在電子光學(xué)和鏡筒設(shè)計(jì)上,現(xiàn)代高分辨掃描電鏡采用了諸多優(yōu)化措施,而場(chǎng)發(fā)射掃描電鏡Apreo2 無疑是其中杰出的代表。




參考文獻(xiàn):

[1]李鳳生,劉宏英,陳靜,等. 微納米粉體技術(shù)理論基礎(chǔ)[M]. 北京: 科學(xué)出版社,2010: 241 - 242.

[2]盧壽慈,沈志剛,鄭水林,等. 粉體技術(shù)手冊(cè)[M]. 北京: 化學(xué)工業(yè)出版社,2004: 673 - 992.

[3]黃勇,張立明,汪長(zhǎng)安,等. 先進(jìn)結(jié)構(gòu)陶瓷研究進(jìn)展評(píng)述[J]. 硅酸鹽通報(bào),2005,24( 5) : 91 -

[4]PAN L C,ZHANG F G,MENG R,et al. Anomalous change of airy disk with changing size of spherical particles[J].Journal of Quantitative Spectroscopy and Radiative Transfer,2016,170: 83 - 89.

[5]WILLIAMS D B,CARTER C B.Transmission electron microscopy: a textbook for materials science[M].Berlin: Springer,2009: 9-10.

[6]HAGUENAU F,HAWKES P W,HUTCHISON J L,et al. Key events in the history of electron microscopy[J].Microscopyand Microanalysis,2003,9: 96-138.

[7]SHAFFNER T J,VELD R D V‘Charging’effects in the scanning electron microscope[J]. Journal of Physics E: ScientificInstruments,1971,11( 4) : 633-637.

[8]GOLDSTEIN J I,NEWBURY D E,MICHAEL J R,et al. Scanning electron microscopy and X-ray microanalysis[M].4 thed.Berlin: Springer,2018: 134-138.

[9]CAZAUX J.Charging in scanning electron microscopy‘from inside and outside’[J].Scanning,2004,

[10]JOY D C,JOY C S.Low voltage scanning electron microscopy[J]. Micron,1996,27( 3 /4)






聯(lián)系我們

地址:北京市朝陽區(qū)惠河南街1100號(hào)2棟歐波同集團(tuán) 傳真: Email:sale@opton.com.cn
24小時(shí)在線客服,為您服務(wù)!

版權(quán)所有 © 2024 北京歐波同光學(xué)技術(shù)有限公司 備案號(hào):京ICP備17017767號(hào)-4 技術(shù)支持:化工儀器網(wǎng) 管理登陸 GoogleSitemap

在線咨詢
QQ客服
QQ:442575252
電話咨詢
關(guān)注微信
